系統整體介紹

“智能變電站輔助系統綜合監控平臺”是安正信科技綜合采用自動化、計算機、網絡通信、視頻壓縮以及各種物聯網技術，通過對變電站環境、圖像、火災報警、安全警衛、一次在線監測、視頻AI識別、視頻巡檢等綜合監測，不但實現預警，而且還可以實現對警情的管理和控制。系統通過監測、預警和控制三種手段，并通過統一的監測平臺對巡檢數據進行對比和趨勢分析，及時發現電力設備運行情況和環境中存在的安全隱患及故障先兆，提高變電站運維檢修自動化和智能化水平，確保設備安全可靠運行。

拓撲圖

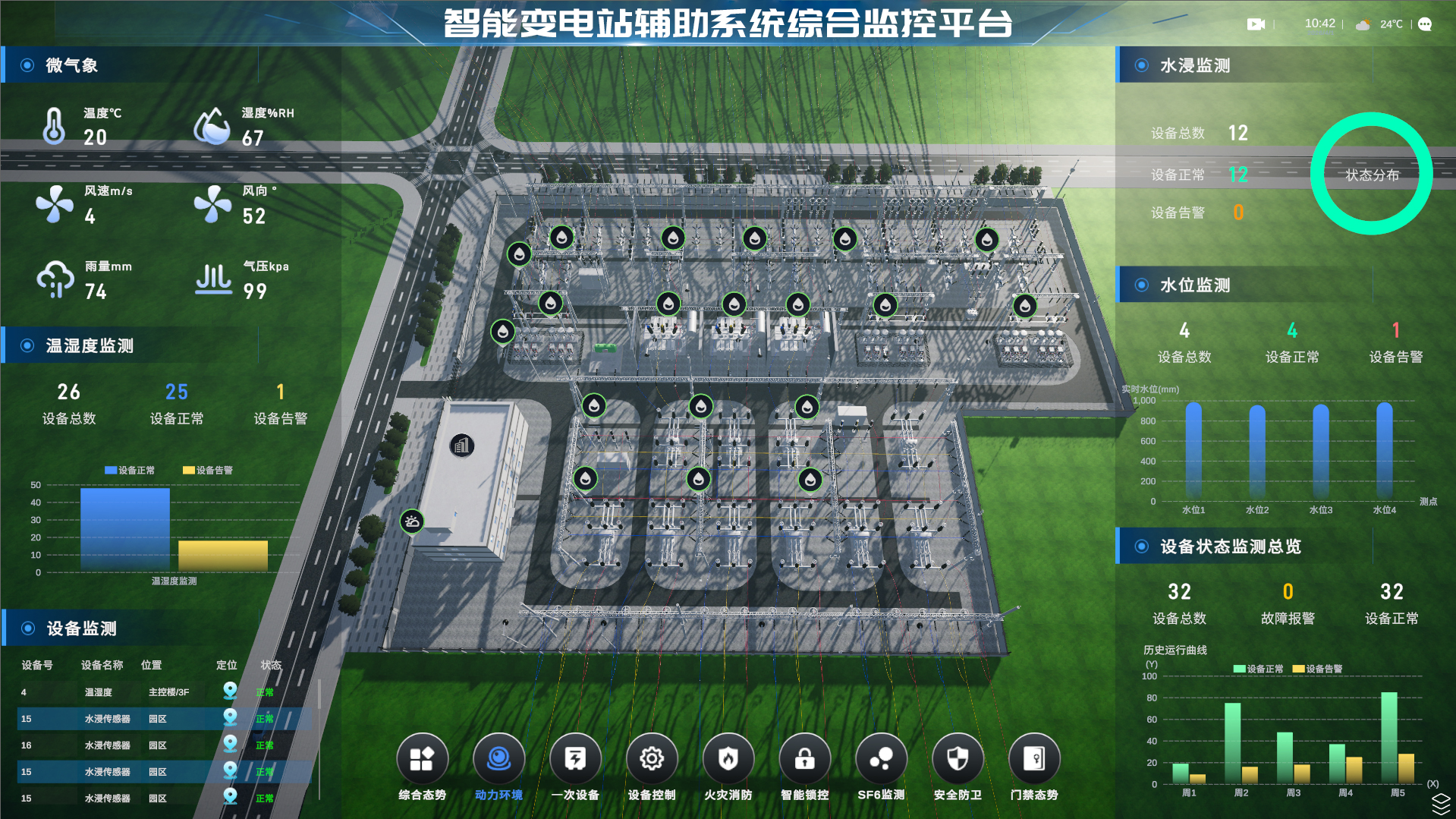

子系統監測

   ●支持風機、水泵的遠程啟動/停止控制

   ●支持子系統聯動，實現設備開關機或運行模式調節

   ●圖形化顯示前端傳感器的點位分布和運行狀態

   一次設備在線監測子系統

   ●支持通過網絡結構圖和列表結合的方式，實現對實時在線監測數據、告警信息、故障狀態的監控

   SF6監測子系統

   ●支持SF6、氧氣濃度閾值告警配置，支持告警方式設置

   ●支持SF6告警，自動啟動現場聲光報警

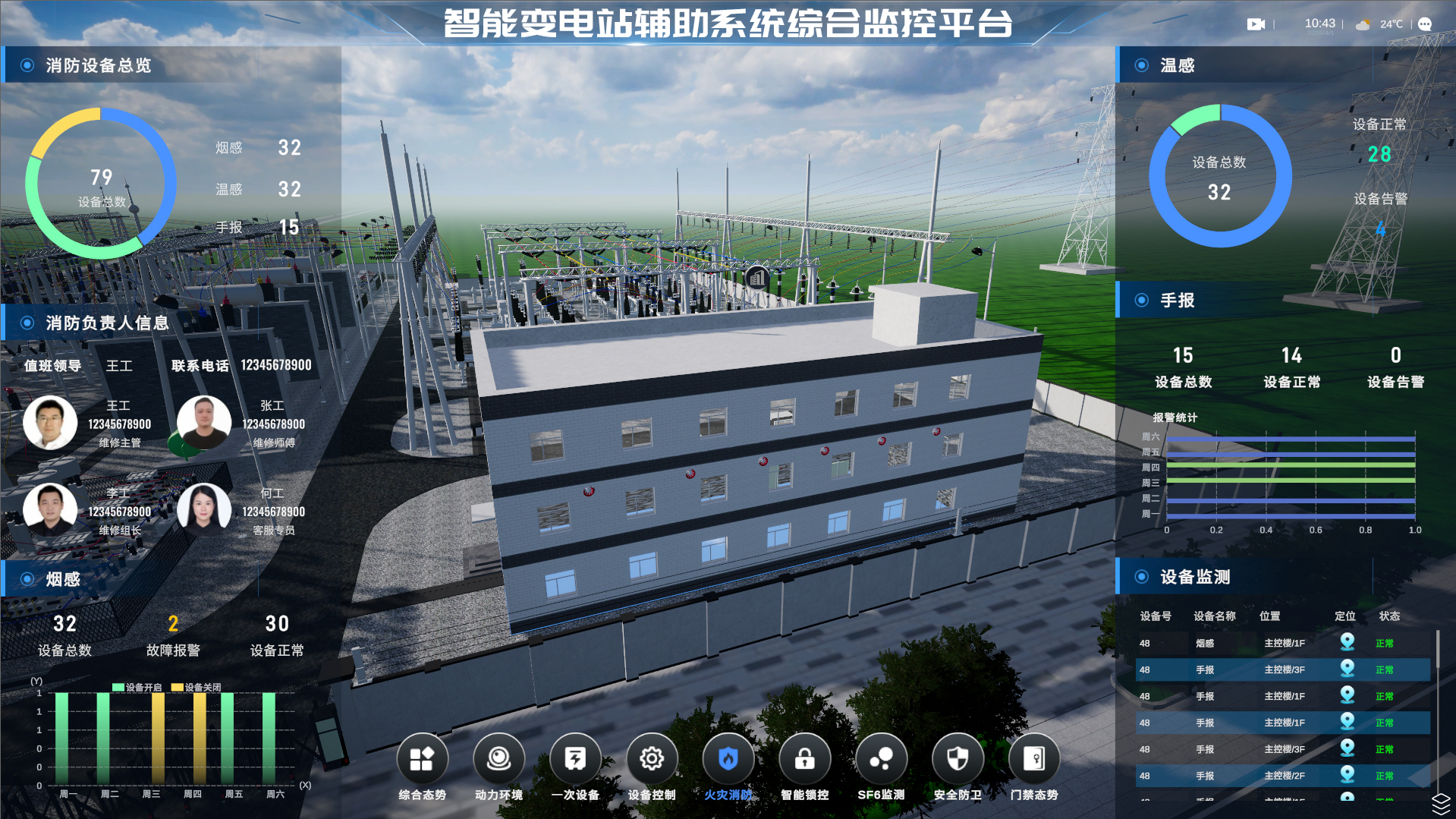

   火災消防子系統

   ●支持自動聯動控制過程功能

   ●支持實時展示功能

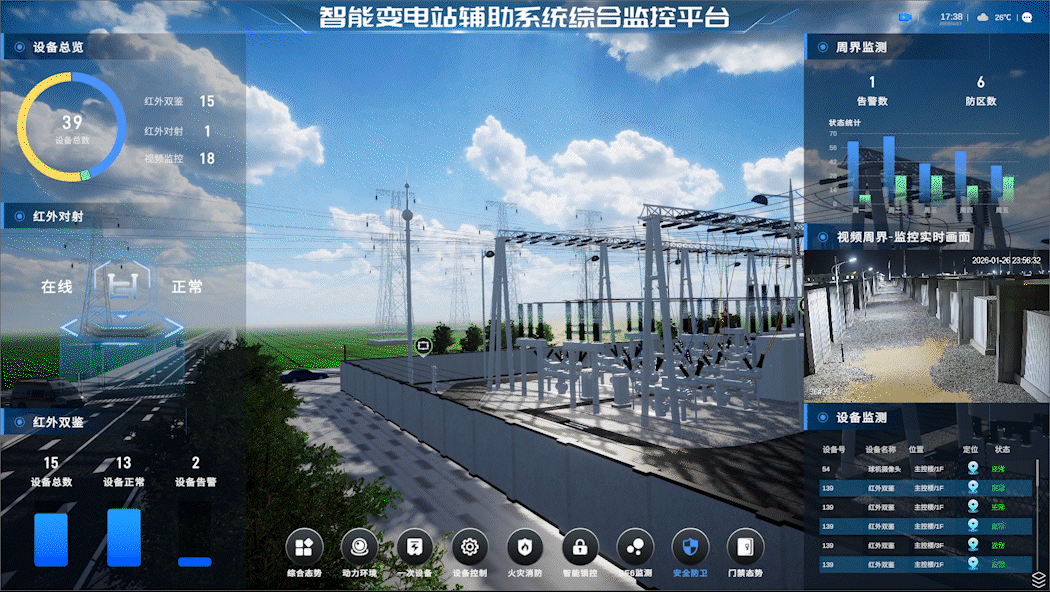

   安全防衛子系統

   ●支持電子圍欄、紅外對射、紅外雙鑒等防入侵設備的報警信號遠方確認

   ●支持系統布防/撤防的遠程操作

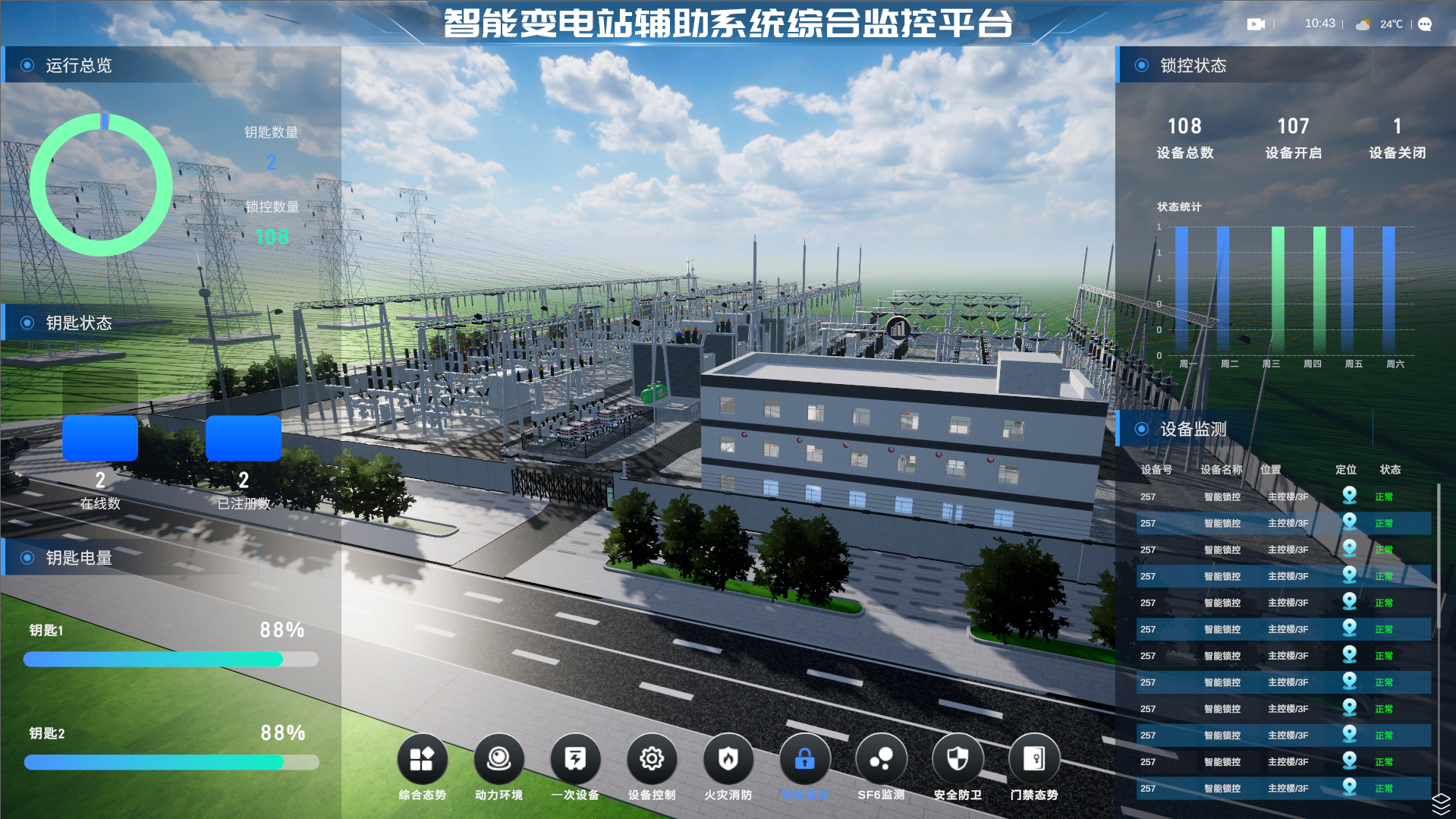

   智能鎖控子系統

   ●支持電子鑰匙任務的遠程下發、取消功能，可按照授權有效的時長和周期等方式進行管控，滿足智能鑰匙臨時借用的需要

   ●支持鑰匙的存放、借用記錄的遠程調閱

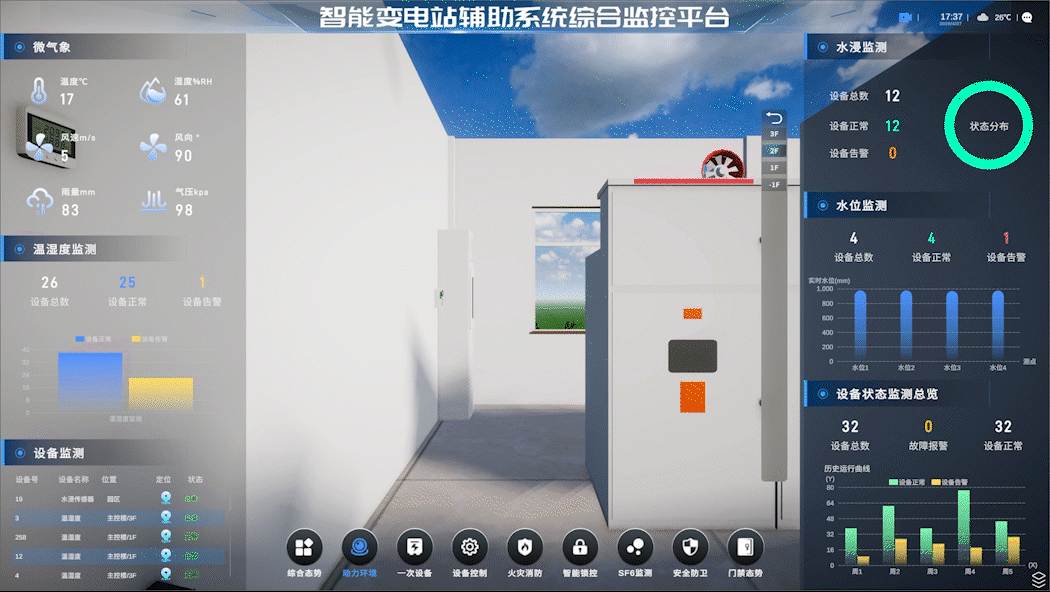

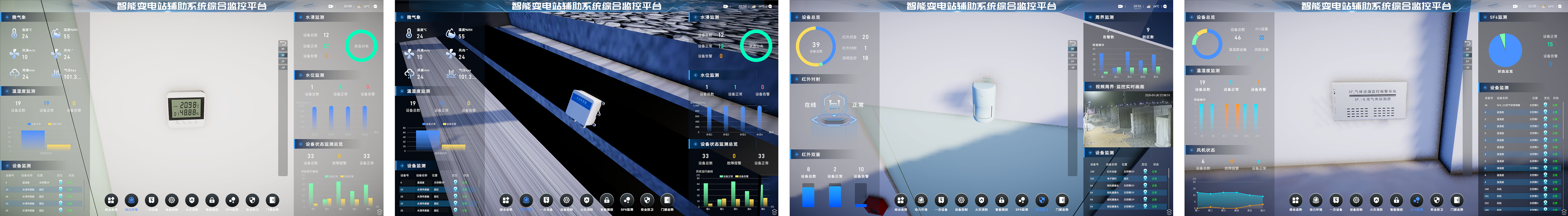

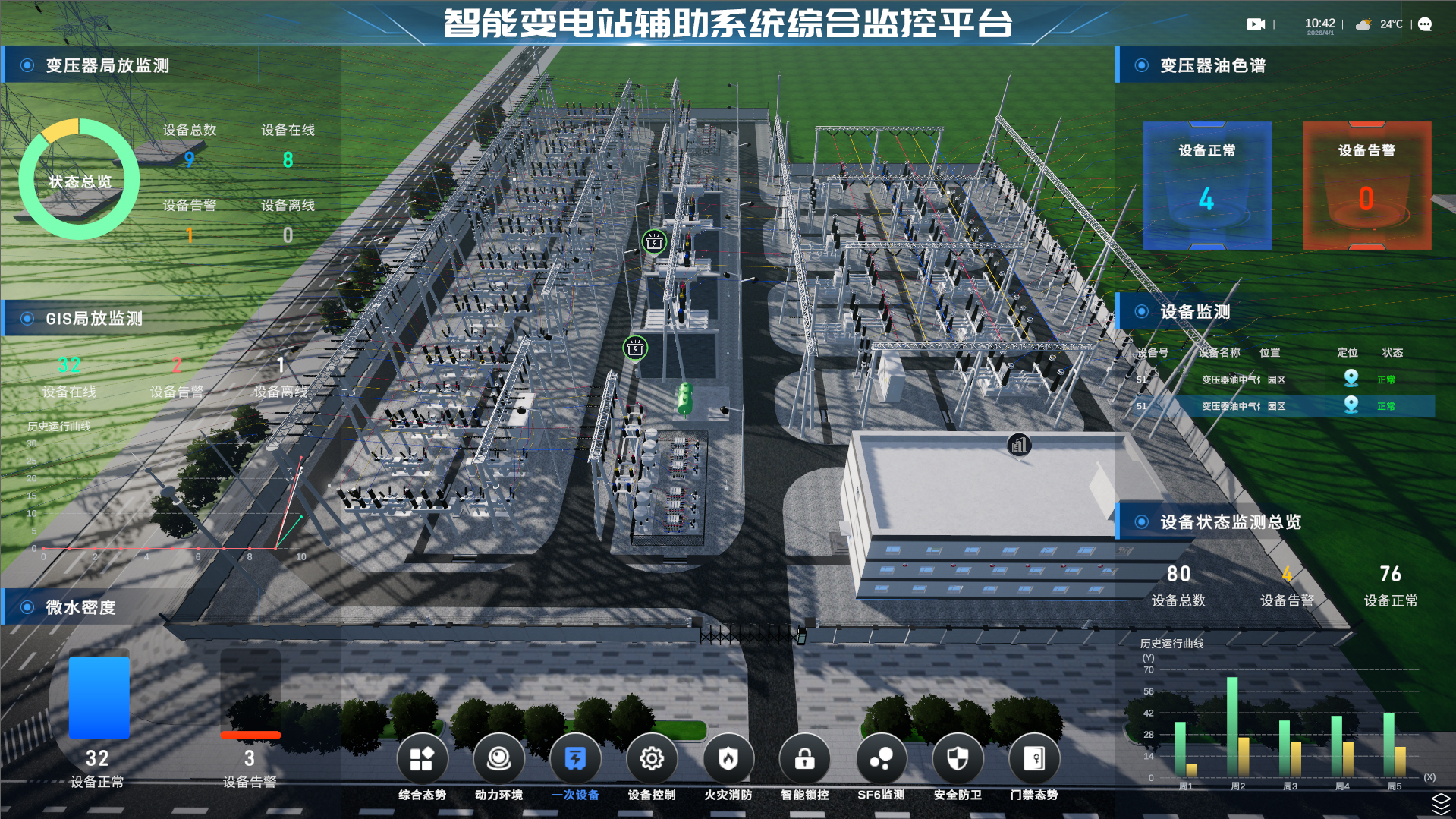

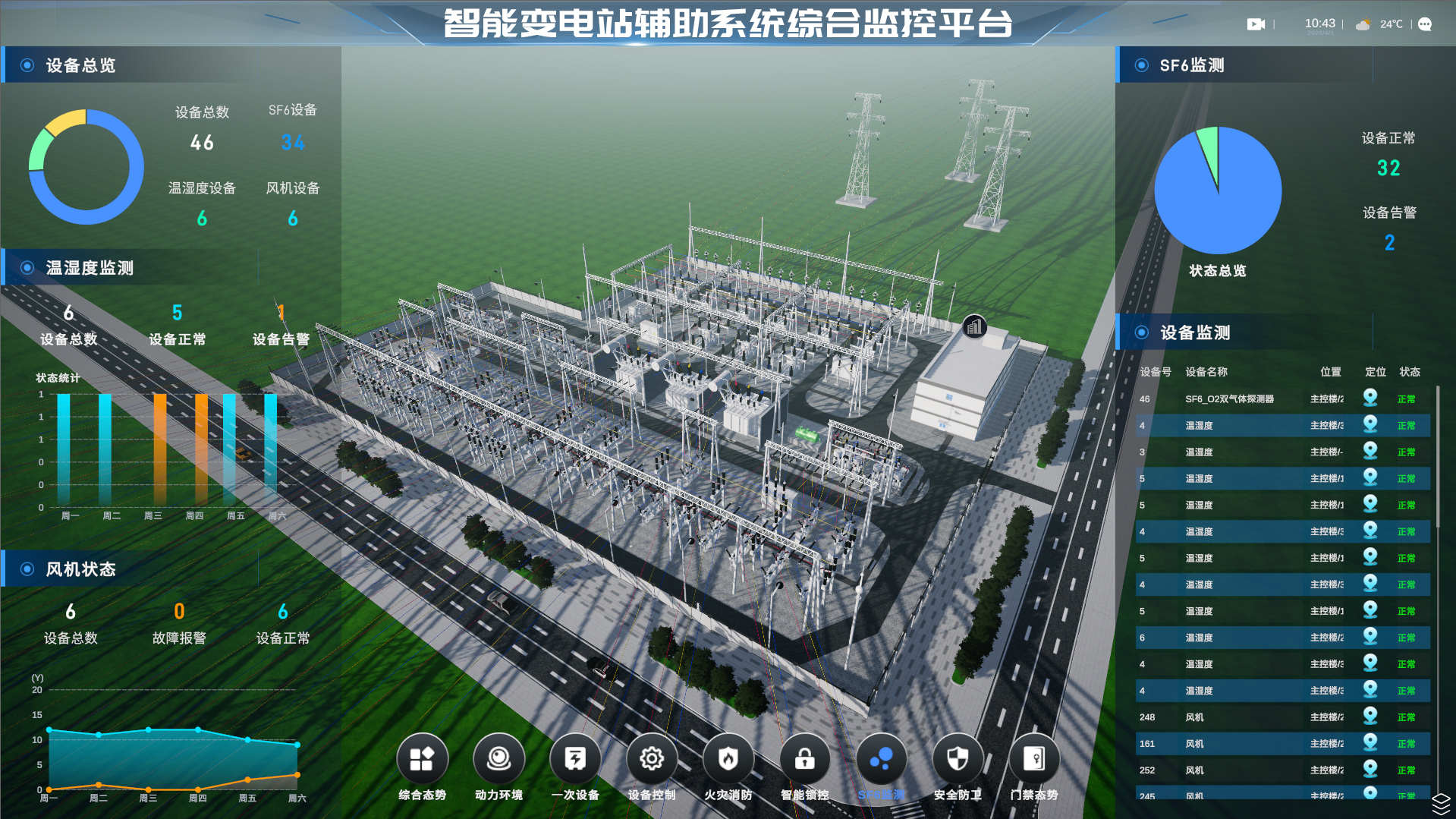

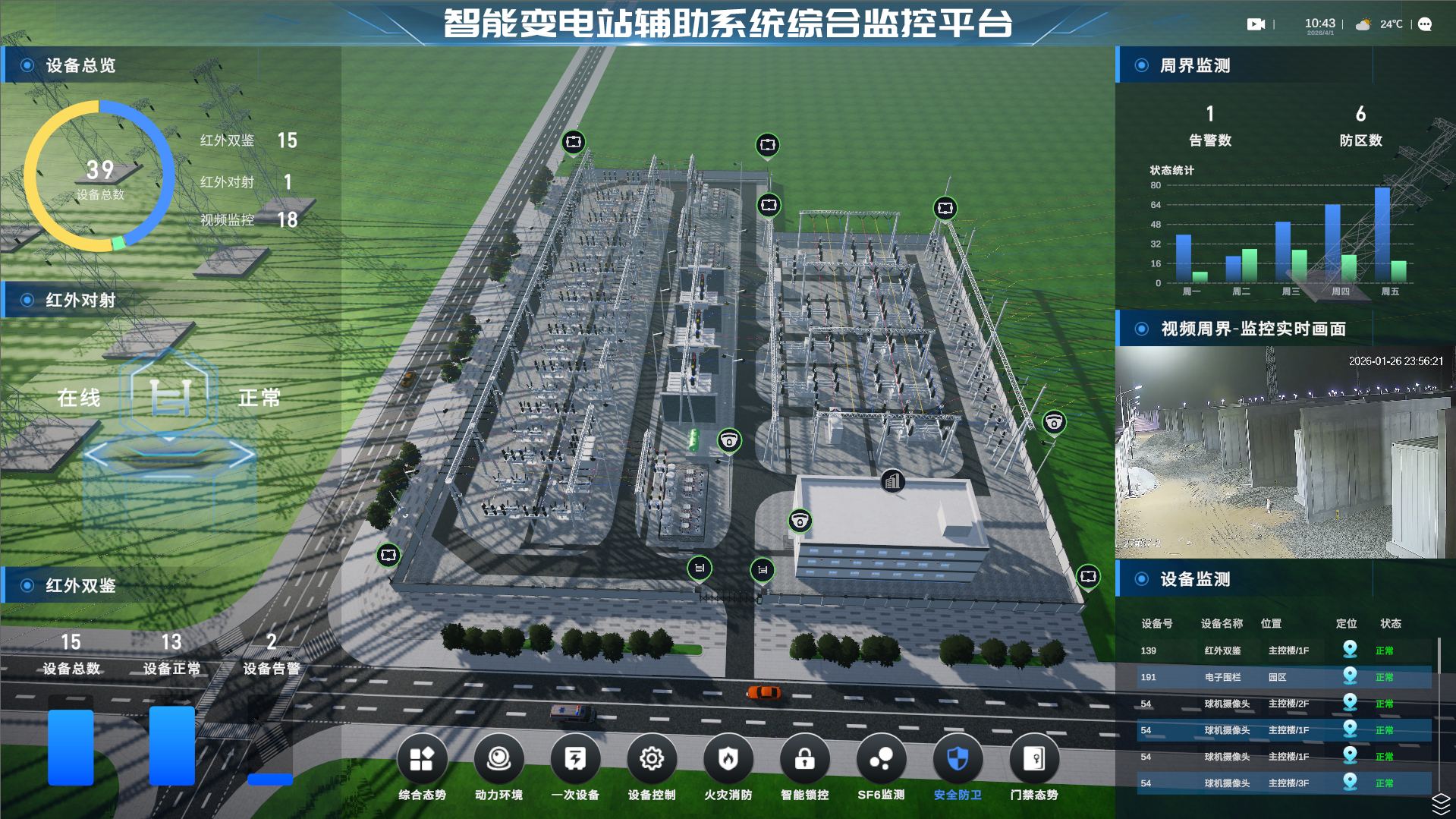

實景風格

漫游管理

   漫游視角：第一人稱，按設定路線漫游，到設備位置，視角轉向設備，降速，顯示信息面板，之后轉向路線方向，恢復速度。

   故障定位：漫游過程中遇到告警，快速轉向到故障位置。
   告警協同：告警聯動視頻、短信、資產信息等，及時處理安全問題。

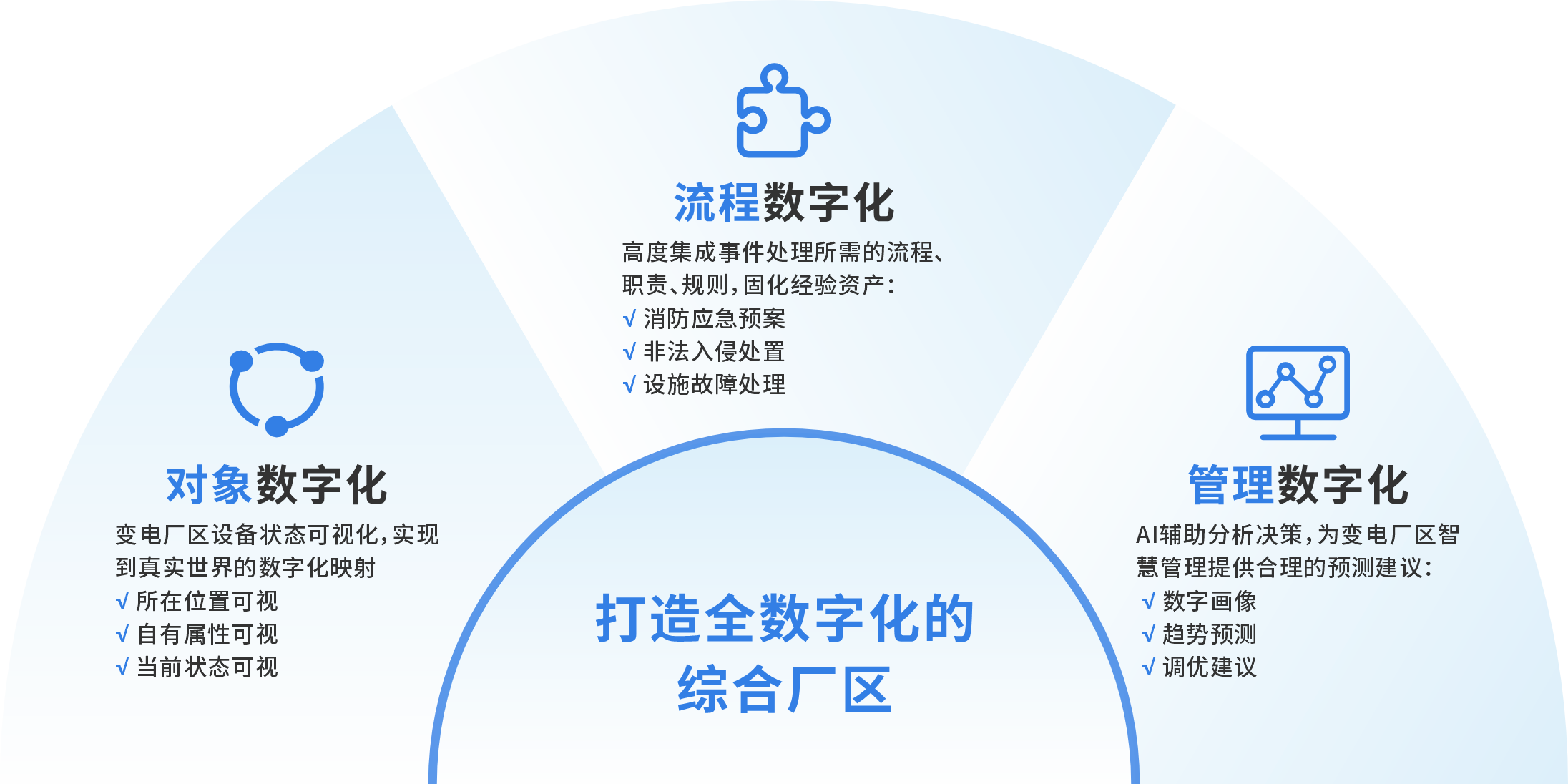

全數字化

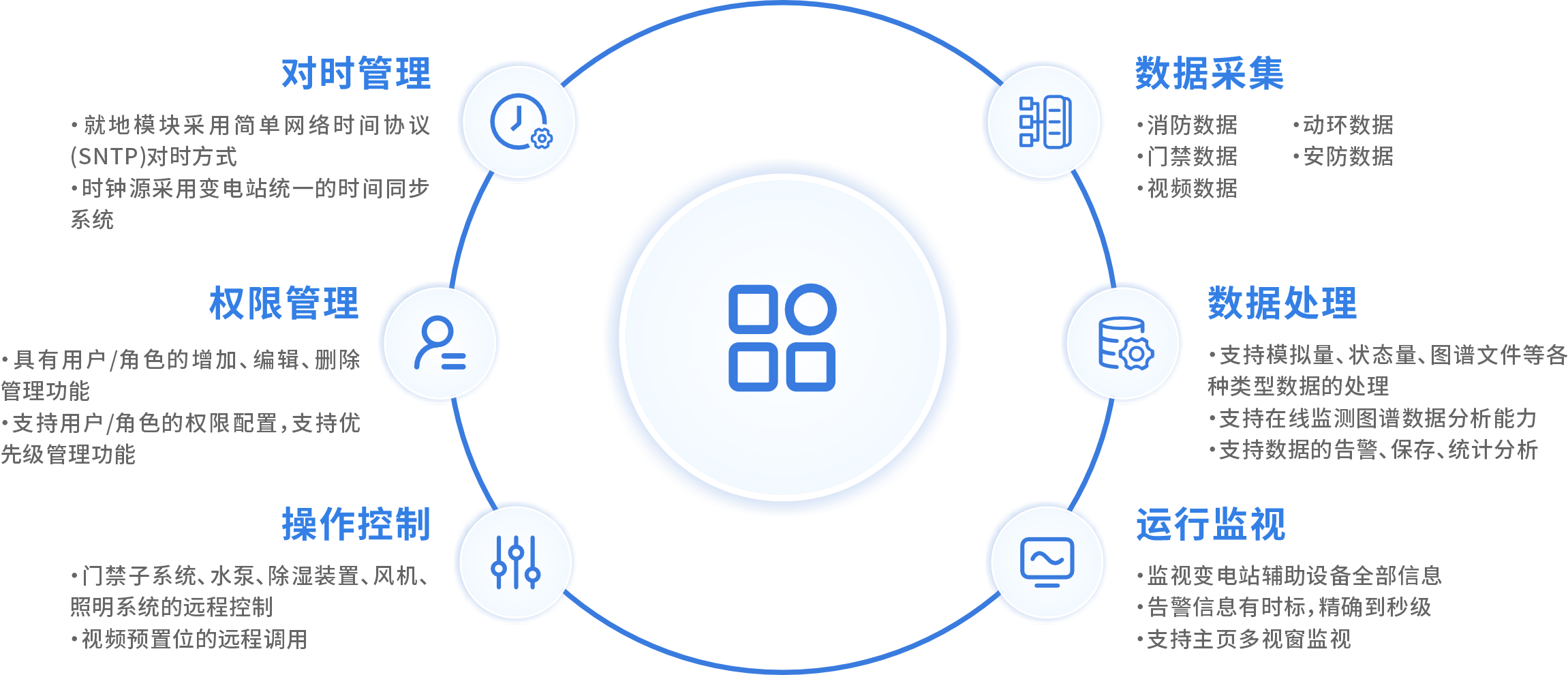

系統功能

系統功能：視頻巡檢

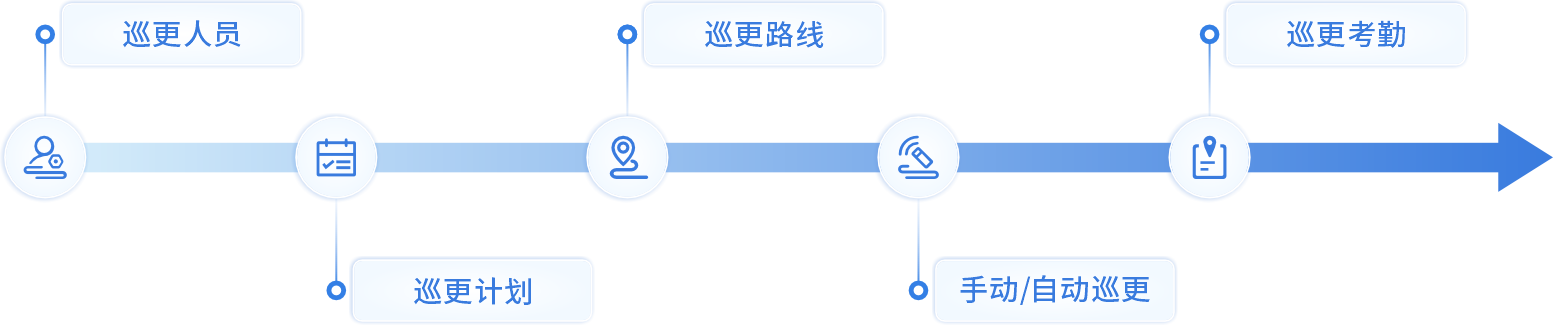

視頻巡更功能是巡更人員執行巡更計劃的一種工具。主要包括巡更人員管理、巡更路線管理、巡更計劃管理、巡更考勤管理、全局巡更上級管理和視頻巡更的功能模塊。

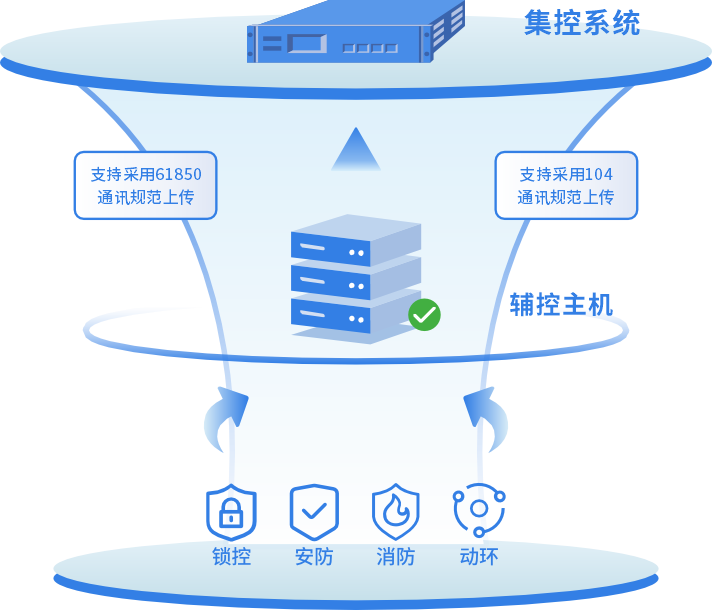

系統功能：遠傳功能

支持采用61850、104通訊報文規范，將安防、狀態監測、動環以及鎖控監控信息經由輔控主機統一上送至集控系統。

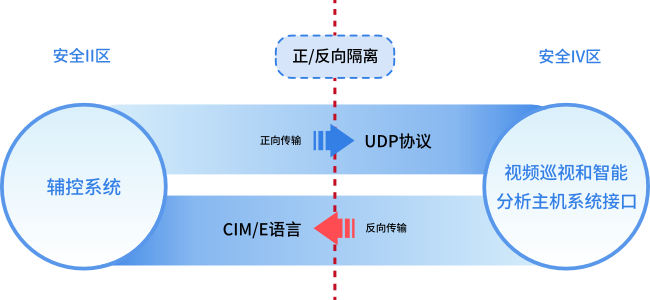

系統功能：正反向隔離傳輸

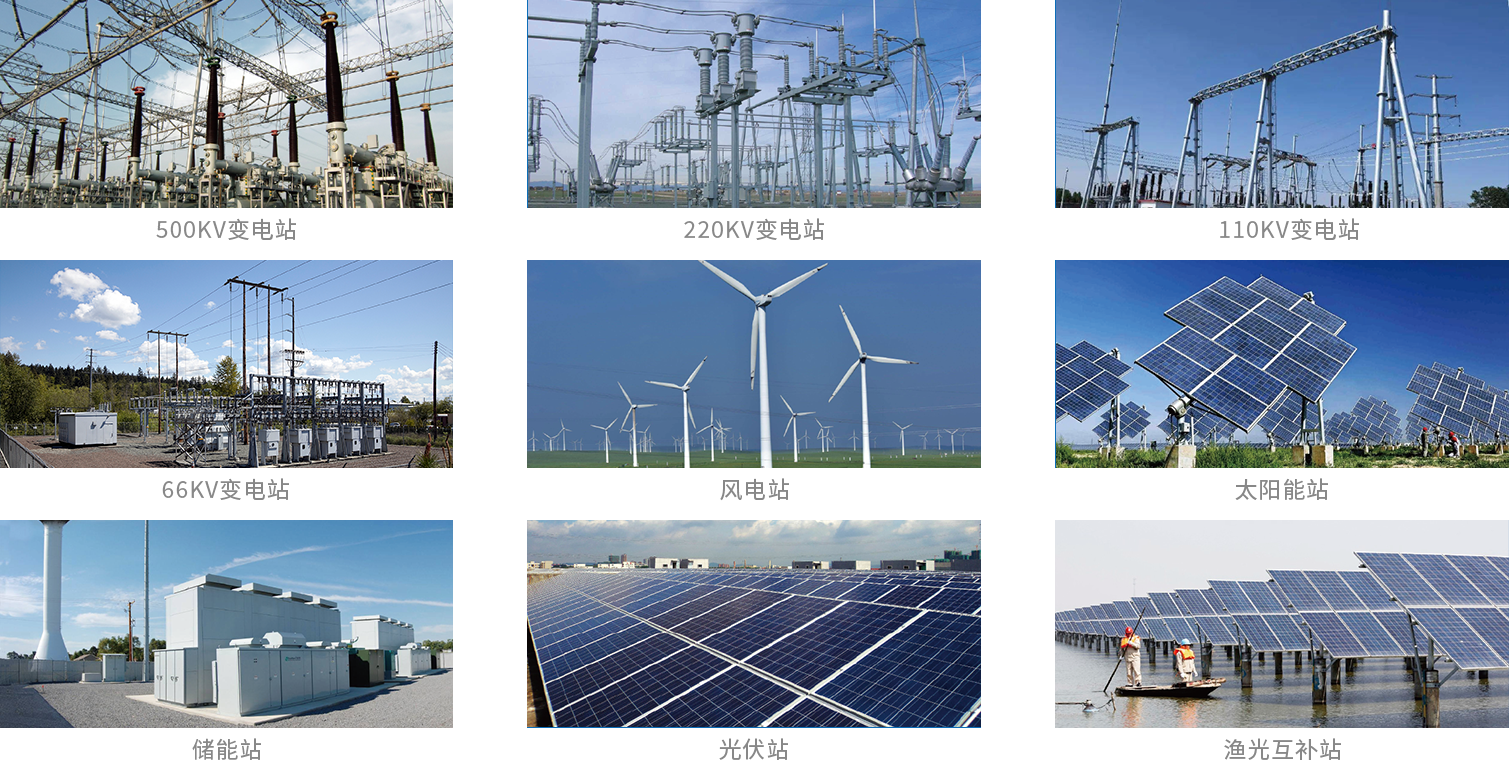

應用場景

相關案例

•

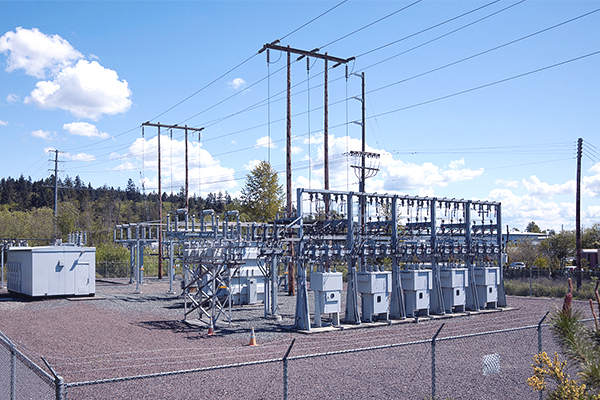

  110KV變電站項目-四川德陽拱橋
•
  220KV變電站項目-安徽宣城鴻泰鋼鐵
•

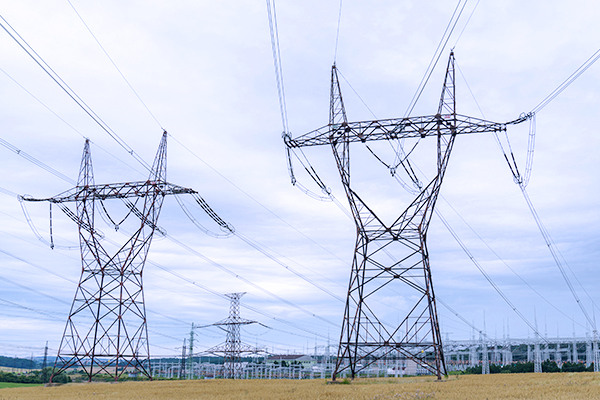

  330KV變電站項目-山東景泰蘆陽鎮芳草村
•

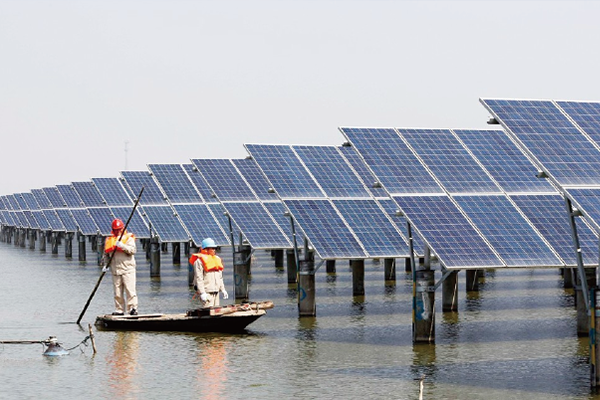

  漁光互補50MW光伏項目-廣西合浦縣鮪豐
