客戶介紹

四川德陽拱橋110kV變電站是德陽市旌陽區黃河新區的重要電力樞紐，也是德陽首座采用模塊化建設的全戶內智能變電站。作為城市核心區供電的關鍵設施，該站以預制艙、組合電器等模塊化組件為核心，大幅縮短了建設周期，提升了工程效率，充分體現了現代電力建設的智能化、集約化理念。 變電站采用全戶內結構設計，有效節省土地資源，減少對周邊環境的影響，完美契合城市核心區對空間利用和生態保護的嚴格要求。其智能化的運行管理系統實現了設備狀態實時監測、故障快速診斷和遠程調控，顯著提高了供電可靠性和運維效率。 作為德陽黃河新區的重要配套工程，拱橋變電站直接服務于這一城市拓展區的快速經濟發展，為區域內蓬勃興起的商業綜合體、高端住宅區和現代化工業園提供穩定、高效的電力保障。它的建成投運不僅優化了區域電網結構，更通過智能化的電力供應，有力支撐了黃河新區作為德陽新經濟增長極的發展需求，為地方經濟社會高質量發展注入了強勁動力。

客戶需求

●設備監控

   配電系統監測：實時監測站用電（400V配電系統）的電壓、電流、功率、電能質量（諧波、電壓波動）等參數。

   UPS/直流電源監測：監測UPS及直流系統的運行狀態、電池組電壓、充放電電流、剩余容量等，確保后備電源可靠。

   空調及通風系統：監測站內空調運行狀態（溫度、濕度、能耗）、風機運行狀態，確保設備散熱良好。

●環境監控

   溫濕度監測：監測主控室、GIS室、蓄電池室、電纜層等重點區域的溫濕度，防止設備過熱或受潮。

   水浸監測：在電纜溝、設備間等易積水區域安裝水浸傳感器，防止漏水或滲水影響設備安全。

   SF6氣體監測（如適用）：若采用GIS組合電器，需監測SF6氣體濃度，防止泄漏危害。

   消防監測：聯動火災報警系統，監測煙霧、可燃氣體濃度，確保消防安全。

●安防監控

   門禁系統：采用電子門禁（IC卡/指紋/人臉識別），記錄人員進出，防止未授權進入。

   視頻監控：部署高清攝像頭，覆蓋主要設備區、出入口，支持AI智能分析（如人員闖入、設備異常行為識別）。

   電子圍欄/紅外對射：防止非法入侵，確保變電站安全。

●智能聯動控制

   自動告警：異常情況（如溫度超標、水浸、斷電等）觸發聲光報警，并推送至運維平臺或手機APP。

   遠程控制：支持遠程調節空調、風機等設備，提高響應速度。

   聯動預案：如火災報警時自動切斷非關鍵電源，啟動排煙系統。

●系統架構要求

   高可靠性：采用工業級傳感器和通信設備，適應變電站電磁環境。

   標準化接口：支持IEC61850、MODBUS等協議，與變電站自動化系統無縫對接。

   數據存儲與分析：具備歷史數據存儲、趨勢分析、報表生成功能，支持智能診斷。

解決方案

感知層：部署各類傳感器（溫濕度、水浸、SF6、電流/電壓等）及智能設備（攝像頭、門禁）。

傳輸層：采用工業以太網+光纖環網，保障數據高速、可靠傳輸。

平臺層：部署智能動環監控主機，集成數據采集、存儲、分析及告警功能。

應用層：提供本地監控大屏+遠程運維平臺（PC/APP），支持多級權限管理。

核心子系統

●動力監控子系統

   配電監測：在400V配電柜安裝智能電表（支持MODBUS協議），監測電壓、電流、功率因數、諧波等。

   UPS/直流電源監測：通過RS485或IEC61850協議接入動環系統，實時監測電池狀態，預測壽命。

   空調智能控制：采用物聯網空調或加裝智能控制器，實現遠程調溫、定時啟停，降低能耗。

●環境監控子系統

   溫濕度監測：在GIS室、蓄電池室等關鍵區域部署工業級溫濕度傳感器，閾值超限自動告警。

   水浸監測：在電纜溝、設備間安裝光電式水浸傳感器，靈敏度高，抗干擾強。

   SF6氣體監測： SF6傳感器，精度高，壽命長，聯動風機排風。

   消防聯動：接入火災報警系統，觸發聲光報警并推送信息至運維人員。

●安防監控子系統

   視頻監控：部署AI智能攝像頭，支持人臉識別、區域入侵檢測，視頻存儲≥30天。

   門禁管理：采用人臉/IC卡雙因素認證，記錄人員進出日志，支持遠程開門。

   周界防護：安裝電子圍欄+紅外對射，非法闖入時聯動聲光報警及視頻抓拍。

●智能告警與聯動

   多級告警機制：分普通、重要、緊急三級，通過短信、APP、聲光等方式通知。

   自動化策略：如溫度超限自動啟動備用空調，水浸觸發排水泵，SF6泄漏啟動排風系統。

●關鍵技術應用

   邊緣計算：在本地動環主機實現數據預處理，減少網絡負載，提升響應速度。

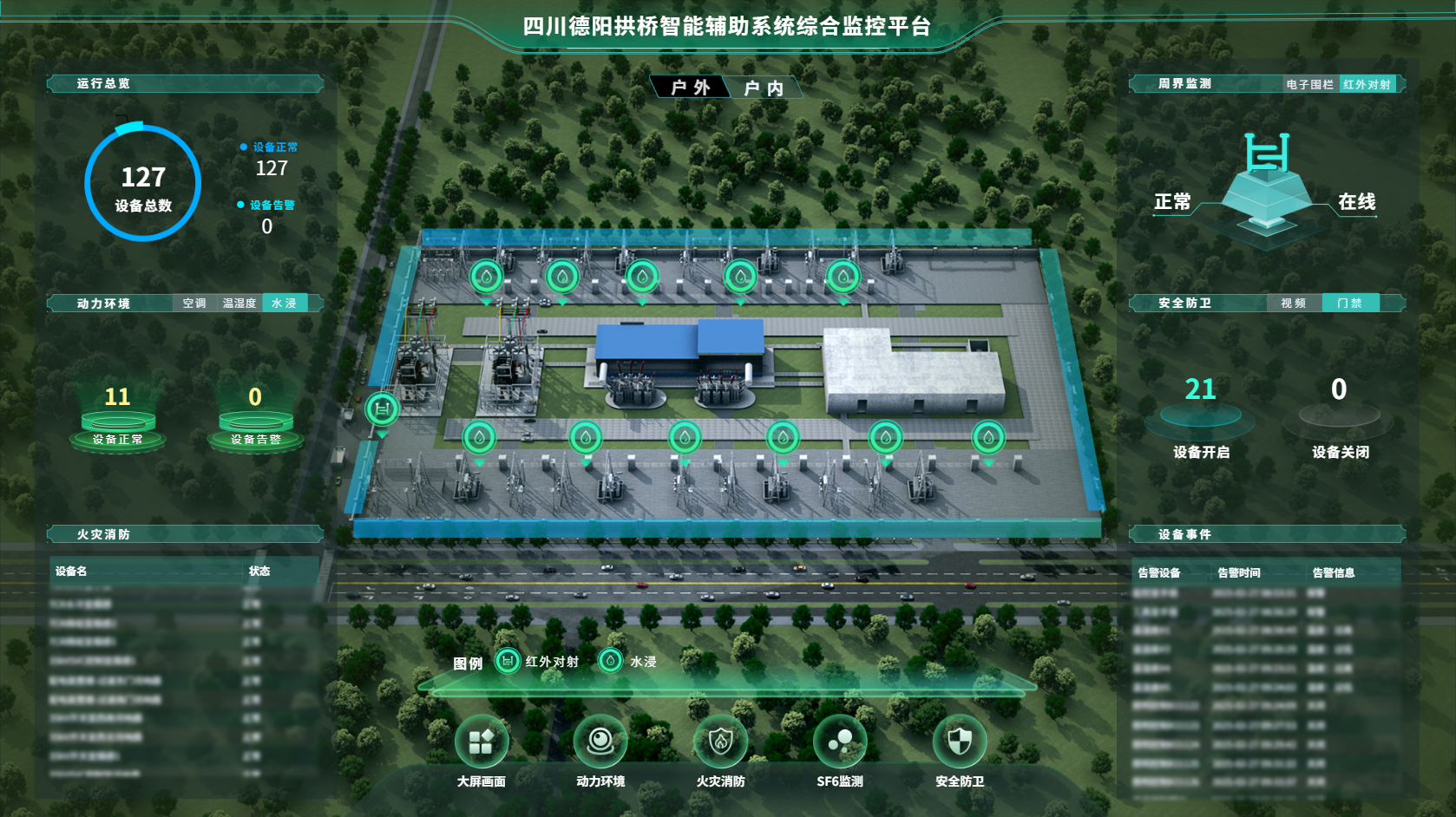

   數字孿生：3D可視化展示變電站動環狀態，支持設備故障模擬與預測性維護。

●系統優勢

   高可靠性：工業級硬件+雙通道通信，滿足電力系統EMC要求。

   智能化運維：減少人工巡檢，故障定位效率提升50%以上。

   節能環保：通過空調智能控制、照明聯動，降低站用電10%~15%。

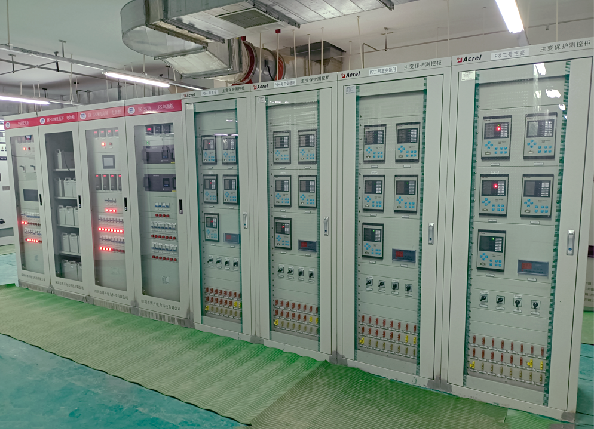

落地成果

德陽拱橋110kV變電站動環監控系統成功投運后，實現了全方位智能化運維管理，顯著提升了變電站的安全性和運行效率。系統部署了溫濕度、水浸、SF6、配電監測等200+個傳感器，結合AI視頻分析、智能門禁等設備，構建了“監測—預警—聯動”一體化平臺。

安全提升：實時監測環境參數，全年預警溫濕度異常32次、水浸風險5次，未發生設備環境故障；SF6監測系統確保GIS室零泄漏風險。

運維高效：遠程監控替代80%人工巡檢，故障平均響應時間從2小時縮短至20分鐘，UPS電池劣化預測準確率達95%。

節能降耗：空調智能調控+照明聯動策略，年節省站用電約12%，減少碳排放15噸。

智能聯動：火災報警、非法入侵等事件100%自動觸發應急機制，并推送至運維APP，保障快速處置。

系統通過IEC61850協議與變電站自動化平臺無縫對接，3D可視化界面直觀展示設備狀態。
