電纜護層環流傳感器作為監測系統的重要部分，與數據采集主機等配合工作。前端電流監測裝置借助該傳感器，在高壓電纜接頭處加裝0～200A單模精確CT電流互感器及精確接地環流采集裝置，實現對高壓電纜金屬護層接地點電流參數的實時監測。它能精準采集電流數據，通過RS485通信方式將告警信息及時傳輸至監控中心。
技術特點
? 精確測量：電流采樣范圍0～200A，能精準捕捉電流變化，確保測量數據可靠；
產品參數
|
產品型號 |
AZX-CT-C001 |
|
待機電流 |
＜100μA |
|
電流采樣范圍 |
0～200A |
|
分辨率 |
12bit |
|
轉換時間 |
10μs |
|
線性誤差 |
±1LSB max |
|
變比 |
200:1 |
|
準確級 |
不低于0.5級 |
|
額定頻率 |
50Hz |
|
額定二次負載 |
＞4Ω |
|
瞬態過載鎖定反應時間 |
450A；120ms |
|
二次瞬變工頻耐壓 |
不低于3000V/min |
|
二次繞組匝間絕緣值 |
＞1000MΩ |
|
靜態功耗電流 |
＜0.6mA |

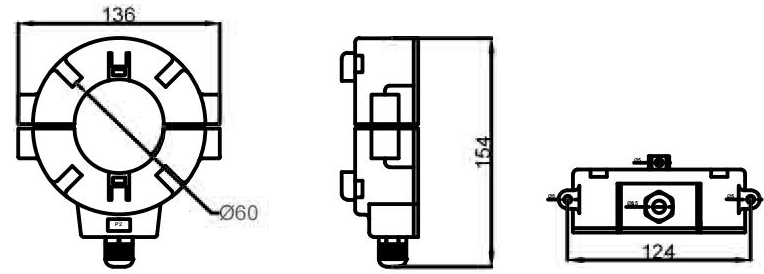

外形尺寸
尺寸大小：136*154mm
