客戶介紹

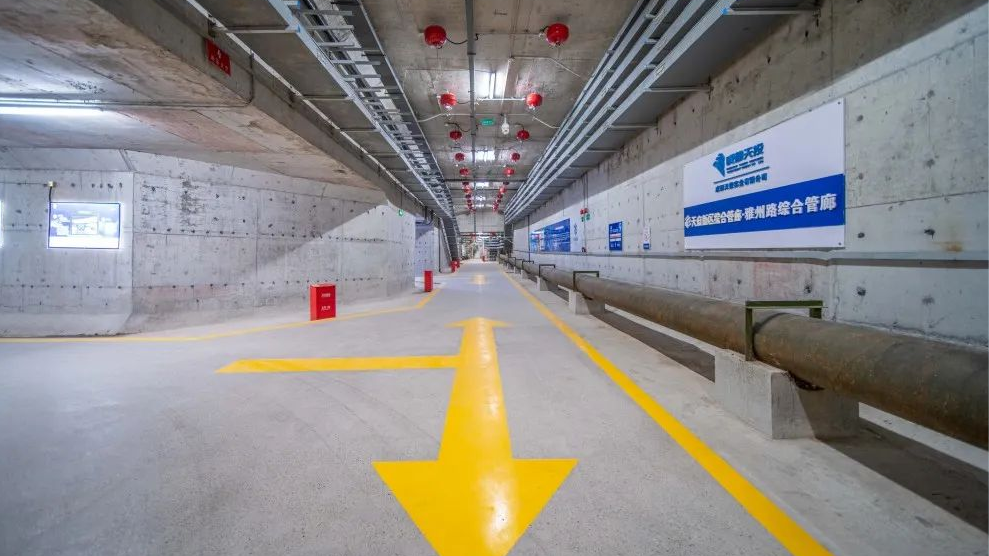

成都天府新區地下管廊運維空間城市基礎設施的重要組成部分，集納了電力、通信、燃?xì)?、給排水等管線，被譽為城市運行的“生命線”。天府新區規劃管廊約144公里，已投運約52公里，在建約22公里。雅州路片區綜合管廊作為新區第一批試點建設管廊項目，于2017年投運，為此區域供水、供電、供氣、通信以及集中供能等民生需求提供基本保障。

客戶需求

●動力監測

   電力監測：實時監測隧道內供電系統（配電柜、UPS等）的電壓、電流、功率、電能等參數，確保電力穩定。

   設備運行狀態：監測風機、水泵、照明等設備的運行狀態及故障報警。

●環境監測

   溫濕度監測：監測隧道內溫濕度，防止過高溫度或濕氣影響管線安全。

   氧氣/有害氣體監測：檢測CO、CH?（天然氣）、H?S等氣體濃度，預防爆炸或中毒風險。

   積水監測：在低洼處設置水位傳感器，防止暴雨或滲水導致內澇。

   通風控制：根據環境數據自動/遠程控制風機運行，保障空氣流通。

●安防監測

   門禁管理：對隧道出入口進行權限控制，記錄人員進出信息。

   火災報警：設置煙感、溫感探測器，聯動消防系統。

●網絡與通信

   工業環網：采用光纖或工業以太網，確保監控?cái)?shù)據穩定傳輸。

●智能化管理需求

   統一管理平臺：集成動環、安防、消防等子系統，實現可視化監控。

   報警聯動：異常情況自動觸發聲光報警、短信并聯動應急設備（如風機、排水泵）。

   數據分析：記錄歷史數據，分析環境趨勢，優化運維策略。

解決方案

系統架構設計：采用“感知層+傳輸層+平臺層+應用層”的智能化架構，實現管廊動力、環境、安防等全方位監控。

●感知層：部署各類傳感器（溫濕度、氣體、水位、電力監測等）及監控設備（攝像頭、門禁等）。

●傳輸層：采用工業光纖環網+無線備份，確保數據穩定傳輸。

●平臺層： 搭建智能管理平臺，集成動環、安防、消防等子系統數據。

●應用層：提供可視化監控、報警管理、數據分析等功能，支持PC端、移動端訪問。

子系統解決方案：

●動力監控子系統

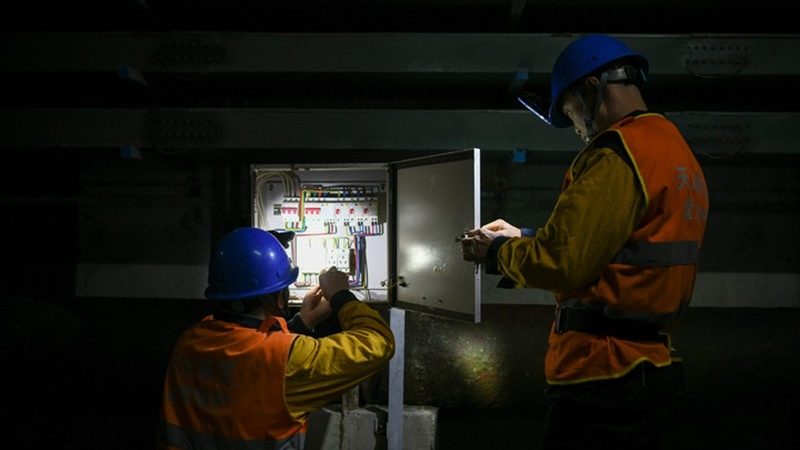

   電力監測：在配電柜、UPS等關鍵節點通過協議或安裝傳感器，實時監測電壓、電流、功率等參數。

   設備控制：對風機、水泵、照明等設備進行遠程/自動控制，并記錄運行狀態。

   備用電源管理：配置UPS或柴油發電機，確保斷電時關鍵設備正常運行。

●環境監控子系統

   溫濕度監測：每100米部署溫濕度傳感器，超限自動報警并聯動通風設備。

   氣體監測：在燃?xì)馀摰戎攸c(diǎn)區域安裝CH?（甲烷）、CO、O?傳感器，濃度超標時啟動排風。

   積水監測：在低洼處設置液位傳感器，水位超限時自動啟動排水泵。

   智能通風：根據環境數據自動調節風機運行，節能降耗。

●安防監控子系統

   門禁管理：在出入口安裝人臉識別/刷卡門禁，記錄人員進出信息。

   電子巡更：設置RFID/NFC巡檢點，確保巡檢到位。

●消防報警子系統

   火災探測：部署感溫、感煙探測器，結合視頻分析，實現早期火災預警。

   聯動控制：火災發生時，自動關閉防火門、啟動排煙系統，并聯動應急照明。

●通信網絡子系統

   有線網絡：采用工業級光纖環網，保障數據傳輸可靠性。

   數據存儲：本地服務器+云端備份，確保數據安全。

智能管理平臺功能：

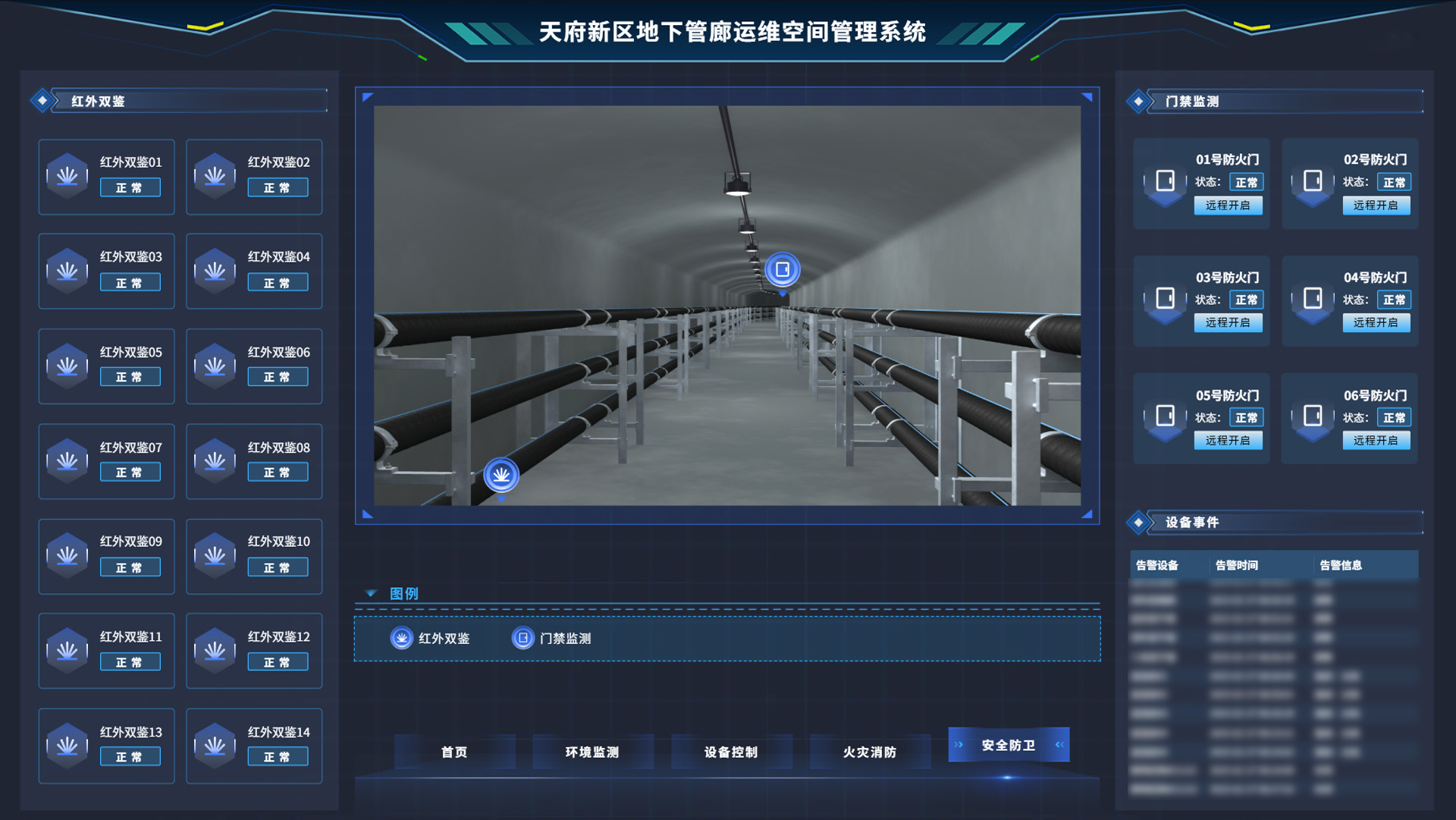

●三維可視化監控

   通過BIM/GIS技術，實現隧道結構、設備狀態、環境數據的3D展示。

●智能報警與聯動

   分級報警（聲光、短信），并自動聯動相關設備（如風機、排水泵）。

●數據分析與報表

   生成溫濕度、能耗、設備運行等趨勢分析報告，優化運維策略。

落地成果

采用智能化架構，通過動力監控、環境監測、安防管理、消防報警和通信網絡五大子系統，實現綜合管廊全方位智能化運維。系統配備各類傳感器，實時監測電力、溫濕度、有害氣體、積水等數據，并聯動控制風機、排水泵等設備。采用工業光纖環網確保通信可靠，結合三維可視化平臺實現集中管理，支持智能報警、數據分析和移動運維。方案具有高可靠性、智能化管理和節能高效等特點，有效提升綜合管廊安全性和運維效率，為智慧城市建設提供有力支撐。
