客戶介紹

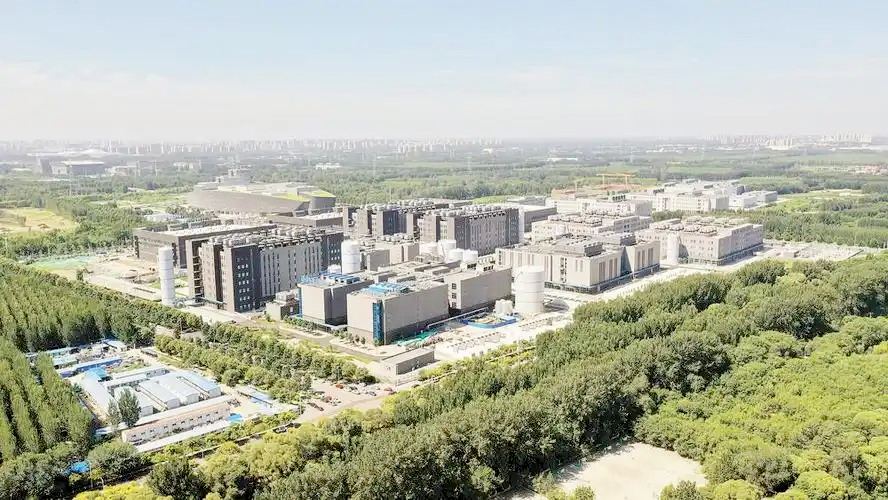

廊坊云數據中心位于廊坊經濟技術開發區云存儲產業園，地處京津冀協同發展核心區，緊鄰北京，兼具地理交通優勢與政策支持。總占地800畝（約53萬㎡），建筑面積達63.39萬㎡，相當于88個標準足球場，設計以高密度、模塊化為特色，建設標準達到國際T3+標準，部分達到T4標準，規劃建設16棟機房樓提供57.6萬㎡機房空間，總裝機量8.64萬機架，單棟樓平均容納5400架，支持高性能服務器集群部署。

客戶需求

溫濕度監測

●監測范圍

   機房整體環境：每100㎡至少部署2個溫濕度傳感器（天花板/地板下/機柜間）。

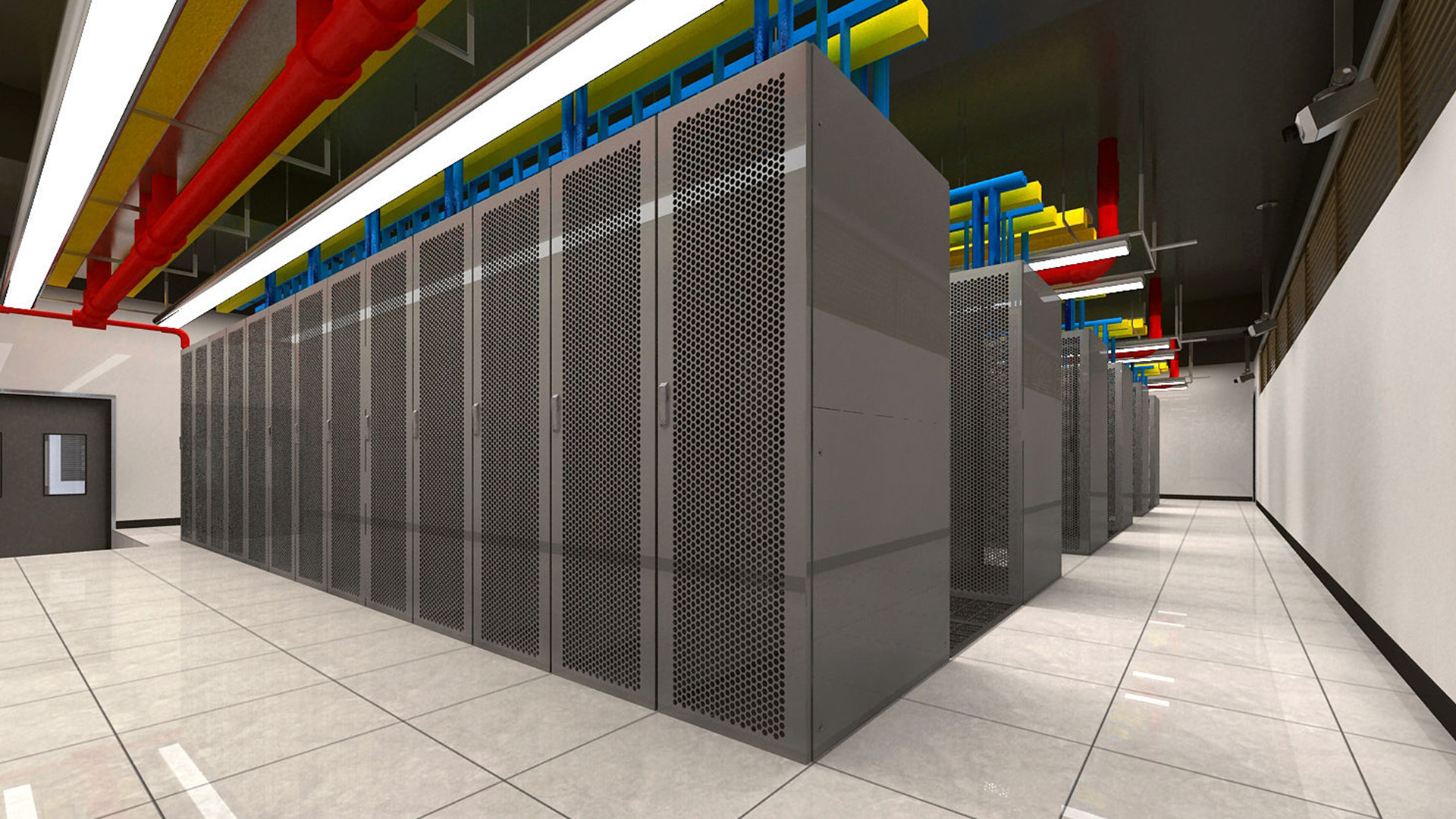

   機柜微環境：每列機柜（冷/熱通道）部署傳感器，高密度區每機柜1個（如AI算力柜）。

   關鍵區域：UPS室、電池室、精密空調送風區需獨立監測。

●技術要求

   精度：溫度±0.5℃、濕度±3%RH（T4區域需±0.3℃）。

   采樣頻率：每30秒一次，異常時自動提升至5秒/次。

●報警閾值

   溫度：10℃~32℃（ASHRAE標準），超限分級報警（預警/嚴重/緊急）。

   濕度：40%~60%RH，防止靜電或冷凝。

   3D熱力圖：通過DCIM平臺展示溫度分布，自動定位熱點。

漏水監測

●監測范圍

   空調周邊：精密空調冷凝水排水管、加濕器下方。

   管道區域：冷凍水/冷卻水管、消防噴淋管下方。

   建筑滲漏：窗戶、外墻接縫處（如機房位于地下層）。

●技術要求

   檢測方式

   感應繩：覆蓋地板下及關鍵路徑，支持定位式（米級精度）。

   點式傳感器：用于小型區域（如電池室）。

●報警聯動

   聲光報警+短信通知。

   自動關閉對應區域空調供水閥（T4機房需冗余控制）。

空氣質量監測

●監測參數

   顆粒物：PM2.5/PM10（防止灰塵堆積影響散熱）。

   腐蝕性氣體：SO?、H?S、NOx（銅箔腐蝕預警）。

   氧氣濃度（電池室）：防止密閉空間缺氧。

●部署要求

   每500㎡部署1套氣體檢測儀，電池室、UPS室獨立監測。

   數據接入動環平臺，超標時聯動新風系統換氣。

噪聲與振動監測

   ●噪聲

   機房邊界≤45dB（A），精密空調附近需監測。

   ●振動

   T4機房部署振動傳感器，防止設備因地震/施工移位。

消防環境聯動

●煙霧探測

   采樣管覆蓋天花板靜壓層、地板下空間，靈敏度0.005%obs/m。

   聯動空調關閉風閥，防止煙霧擴散。

●滅火區域環境監測

   氣體滅火區（如FM200）需監測氣壓、氧氣濃度，滅火后自動啟動排風。

智能分析與告警

●動態閾值調整

   基于歷史數據自動優化報警閾值（如夏季濕度上限放寬至65%）。

   根因分析，例：溫度升高→自動檢索關聯設備（空調故障/IT負載突增）。

●告警分級

   緊急：溫度＞35℃或漏水→短信+電話+自動啟備用空調。

   嚴重：濕度＜30%或PM10超標→工單派發+現場巡檢。

   預警：空調濾網堵塞≥80%→郵件通知+維護計劃提醒。

系統集成要求

●協議兼容

   支持Modbus、TCP、IEC104等，對接第三方平臺。

●高可用性

   雙服務器熱備，斷網時本地存儲數據≥7天。

●可視化

   3D機房模型中標明傳感器位置。

解決方案

●溫濕度與漏水

   部署：每機柜通道部署雙冗余傳感器（T4區域）漏水感應繩環形布線（地板下+空調周邊）。

   智能策略：溫度梯度超過5℃自動觸發空調優先級調整。

●空氣質量與消防聯動

   部署：煙霧探測器、腐蝕性氣體傳感器（電池室與UPS室）。

   聯動：煙霧報警→關閉新風系統+啟動氣體滅火。

●能效優化

   實時計算PUE/CLF，推薦最佳制冷模式（如間接蒸發冷卻啟用條件）。

   基于歷史數據預測設備故障（如UPS電池容量衰減趨勢）。

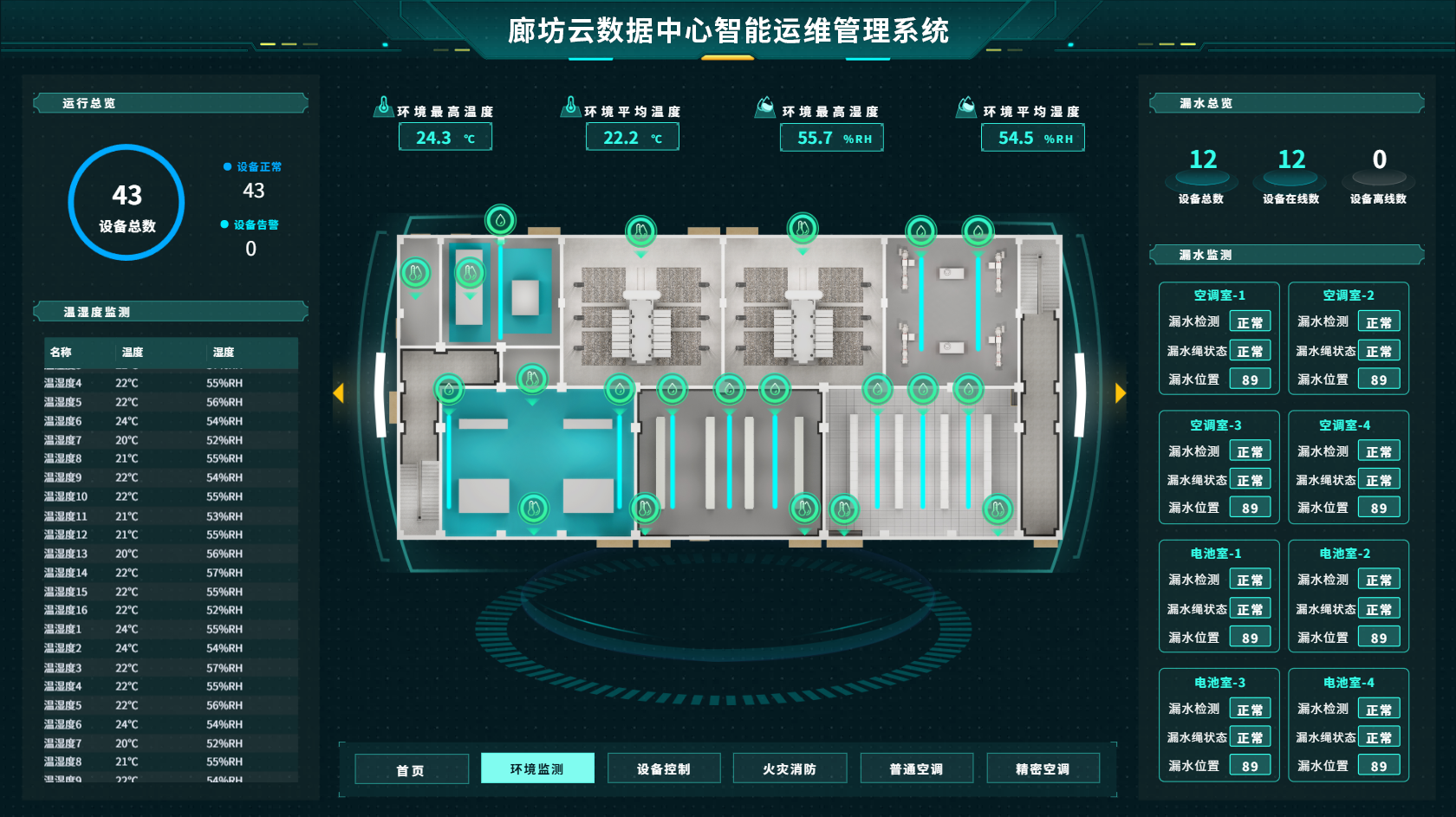

   3D可視化運維，BIM模型集成傳感器數據，點擊機柜即可查看實時溫濕度曲線。

   視頻監控與動環數據疊加（如配電柜溫度異常時自動調取攝像頭）。

●告警管理

   緊急：斷電/漏水/溫度＞35℃→自動啟備用電源+通知運維負責人。

   嚴重：濕度＜30%/空調失效→現場巡檢。

   預警：濾網堵塞/電池健康度＜80%→郵件提醒+納入維護計劃。

●高可用設計

   網絡冗余：工業環網（雙鏈路）。

   數據冗余：邊緣節點本地存儲，斷網時數據不丟失。

   設備冗余：關鍵傳感器（如溫濕度）雙路部署。

●合規與擴展性

   等保2.0合規：日志審計、操作留痕、數據加密。

落地成果

廊坊云數據中心動環及環境監控系統采用“智能傳感+設備聯動+3D可視化”架構，集成高精度傳感器、能效優化及3D可視化運維，實現動力、環境、安防的全方位監控。方案具備T4級高可用性，支持雙冗余網絡、秒級告警及故障預測，確保8.64萬機架安全穩定運行。通過動態調節制冷策略和PUE優化，可降低能耗20%以上，同時減少30%人工巡檢成本。系統滿足等保2.0要求，并預留液冷擴展能力，為京津冀數字經濟提供綠色、高效、智能的數據中心基礎設施支撐。
