客戶介紹

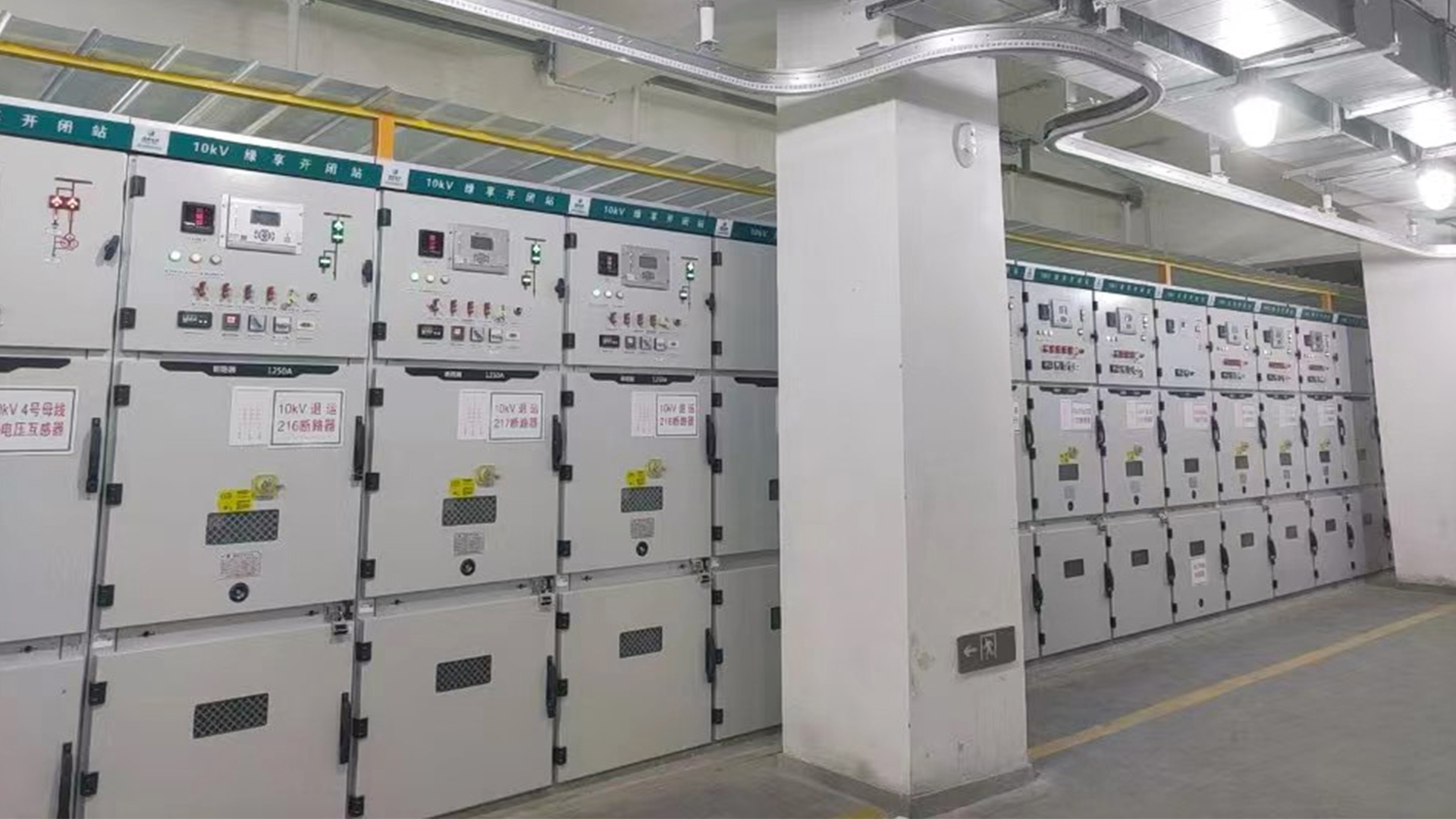

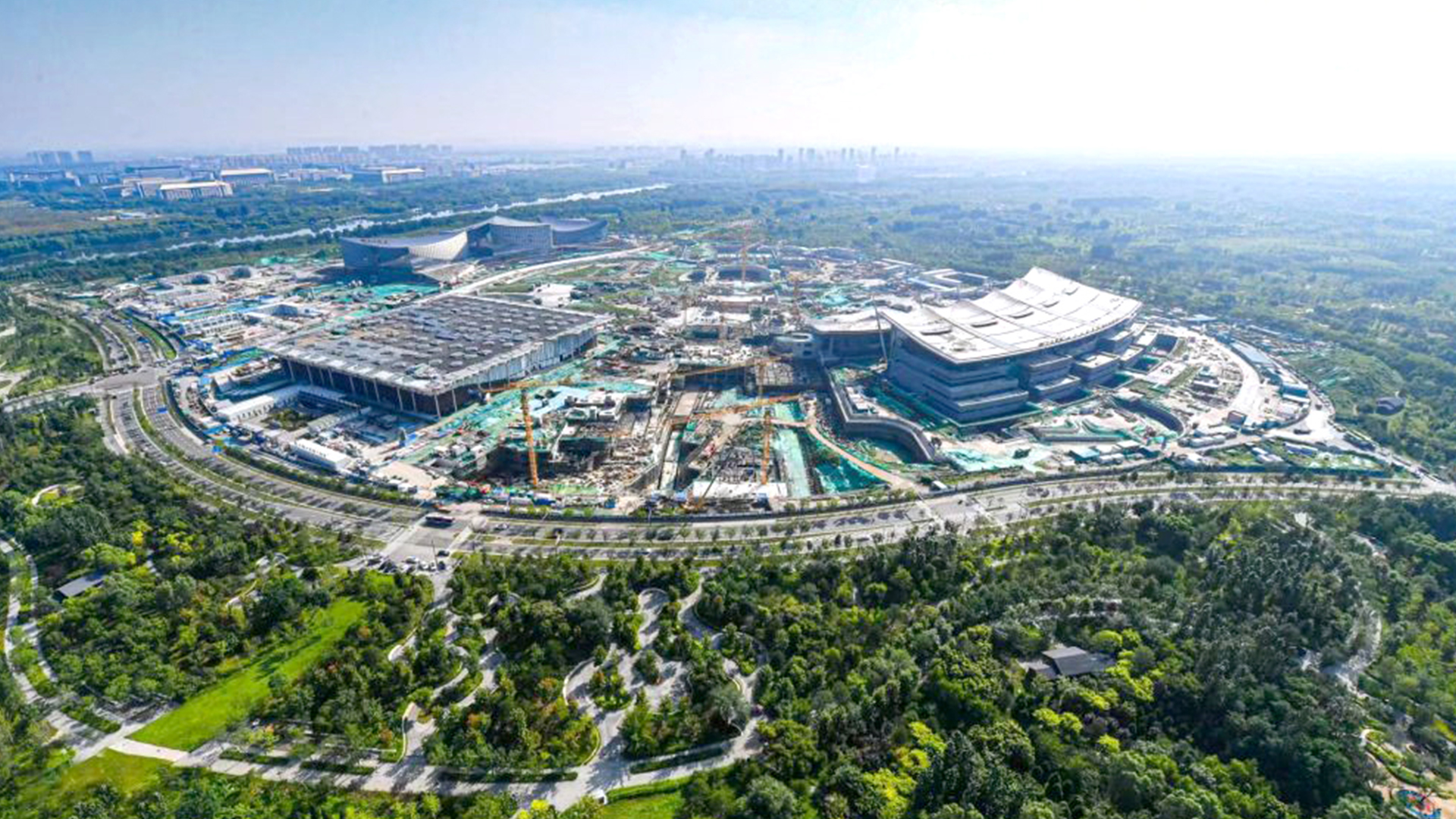

配電室服務于北京通州三大建筑，分別是指北京大運河博物館、北京城市圖書館和北京藝術中心，它們位于通州區城市綠心森林公園內，是北京城市副中心的文化地標。北京通州作為城市副中心，正加速推進智能電網建設，以支撐區域高質量發展。該配電室為通州地區關鍵電力節點開閉站智能化升級工程，旨在提升配電網可靠性、自動化水平和運維效率，滿足城市高可靠性供電需求，助力智慧城市建設。

客戶需求

溫濕度監測：實現對配電室內的溫濕度變化情況進行監測，要求溫度誤差不能超過0.5°C，濕度誤差不能超過5%RH；在電纜溝內進行實時漏水監測，對入侵情況進行報警，及時提醒工作人員。

環境聯動：當溫濕度超限時，即自動調節精密空調運行模式；SF6泄漏時啟動排風系統。

消防聯動：煙霧報警觸發氣體滅火前，自動切斷非消防電源，解鎖逃生通道門禁。數據進行可視化處理，支持本地顯示屏和監控平臺查看實時數據，支持1年以上數據回溯，用于故障分析。

解決方案

●高精度溫濕度監測

   采用±0.3°C精度數字式溫度傳感器，覆蓋配電室關鍵區域。

   濕度監測選用±3%RH精度的電容式濕度傳感器，確保誤差優于5%RH。

   部署：每臺開關柜內、電纜溝入口、空調出風口均布點，每100㎡不少于4個監測點。

   電纜溝漏水監測：線式漏液傳感器，沿電纜溝底部敷設氟聚合物涂層感應線（如TTK LeakLine），定位精度達±1米，實時檢測滲漏。

   報警閾值：濕度持續＞85%RH或檢測到水跡時觸發聲光報警，并推送至運維平臺。

●入侵監測

   雙鑒探測器：配電室入口、通風口部署紅外+微波雙鑒探測器。

●智能聯動控制

   溫濕度超限：溫度＞40°C或濕度＞70%RH時，自動啟動精密空調除濕/制冷模式（通過Modbus RTU協議控制空調）。持續超限10分鐘未緩解，通知運維人員現場核查。

   SF6泄漏：安裝電化學式SF6傳感器（精度±5ppm），濃度＞1000ppm時啟動強排風系統。

   煙霧報警：收到消防主機的干接點信號后，通過智能斷路器自動切斷非消防電源。電磁門禁立即斷電釋放，電子逃生指示牌切換至閃爍模式。

   氣體滅火：觸發前關閉新風系統，滅火后自動啟動排煙。

●數據管理與可視化

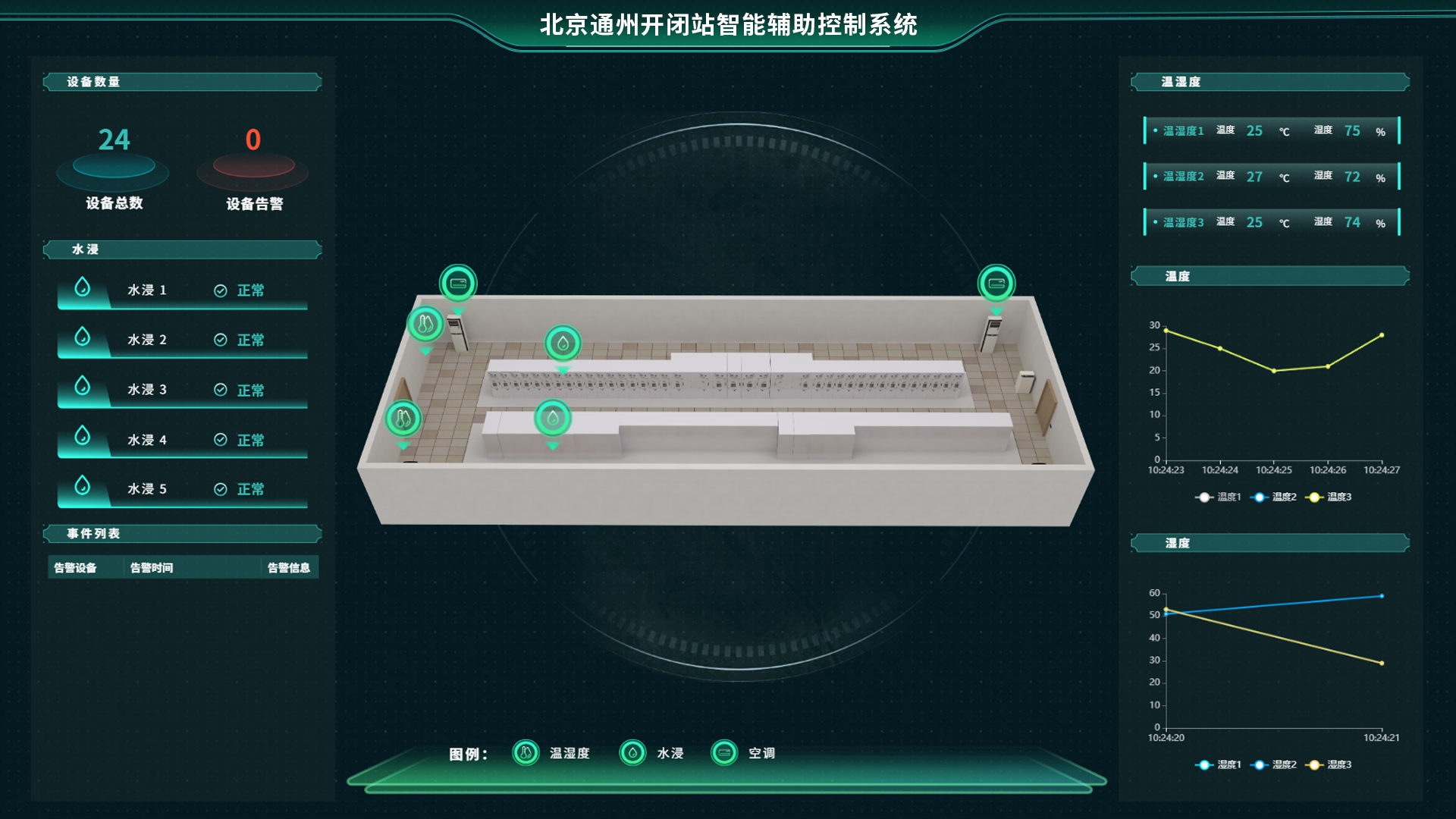

   配電室門口安裝10英寸工業觸控屏，實時展示溫濕度、漏水、設備狀態等數據，支持觸控查詢歷史曲線。

   架構：采用邊緣計算網關實現數據本地預處理，通過OPC UA協議上傳至智慧能源云平臺。

   功能：動態3D建模展示配電室全景，異常參數標紅閃爍。支持自定義報表（按日/周/月導出溫濕度趨勢、報警統計）。數據存儲周期≥2年（時序數據庫InfluxDB壓縮存儲）。

   故障回溯：記錄所有事件（如空調啟停、門禁動作）的毫秒級時間戳，關聯分析功能可追溯故障前72小時的環境數據。

落地成果

動環系統：采集站內溫濕度、無線測溫、局放等實時數據，展示設備區電纜溝或電纜層水浸傳感器的位置分布，監控所有水浸的告警、故障等信息并通過智能輔控平臺實時上傳至上級平臺。

安防系統：對開閉所出入門內安裝雙鑒探測器和紅外對射，實現人員進出報警功能并實時采集上傳至上級平臺的同時并在本地保存記錄。

消防監視：展示站內煙感、聲光手報等消防設備接入數量及故障點，實時監控電纜高溫報警、煙感報警、故障等信息。
